Что должно быть в чертеже проекта кухни - полный список

21 сентября 2026

Разбираем, какие документы и размеры должны быть в проекте кухни, чтобы не получить сюрпризов при монтаже. Конкретный список того, что проверять в чертежах перед подписанием договора.

Что входит в полный проект кухни

!Что входит в полный проект кухни

Когда мы делаем проект кухни, клиент получает не одну картинку, а полный комплект документов. За 17 лет работы в студии «Кухни Долгова» мы сделали 4700 проектов и знаем: чем подробнее чертёж, тем меньше проблем при монтаже. Сейчас расскажем, что конкретно должно быть в твоём проекте и как это проверить.

Проект состоит из нескольких частей: план расстановки мебели (вид сверху), развёртки стен (вид спереди на каждую стену), спецификация модулей с размерами и технический план с привязкой розеток, водопровода и вентиляции. Каждый документ решает свою задачу.

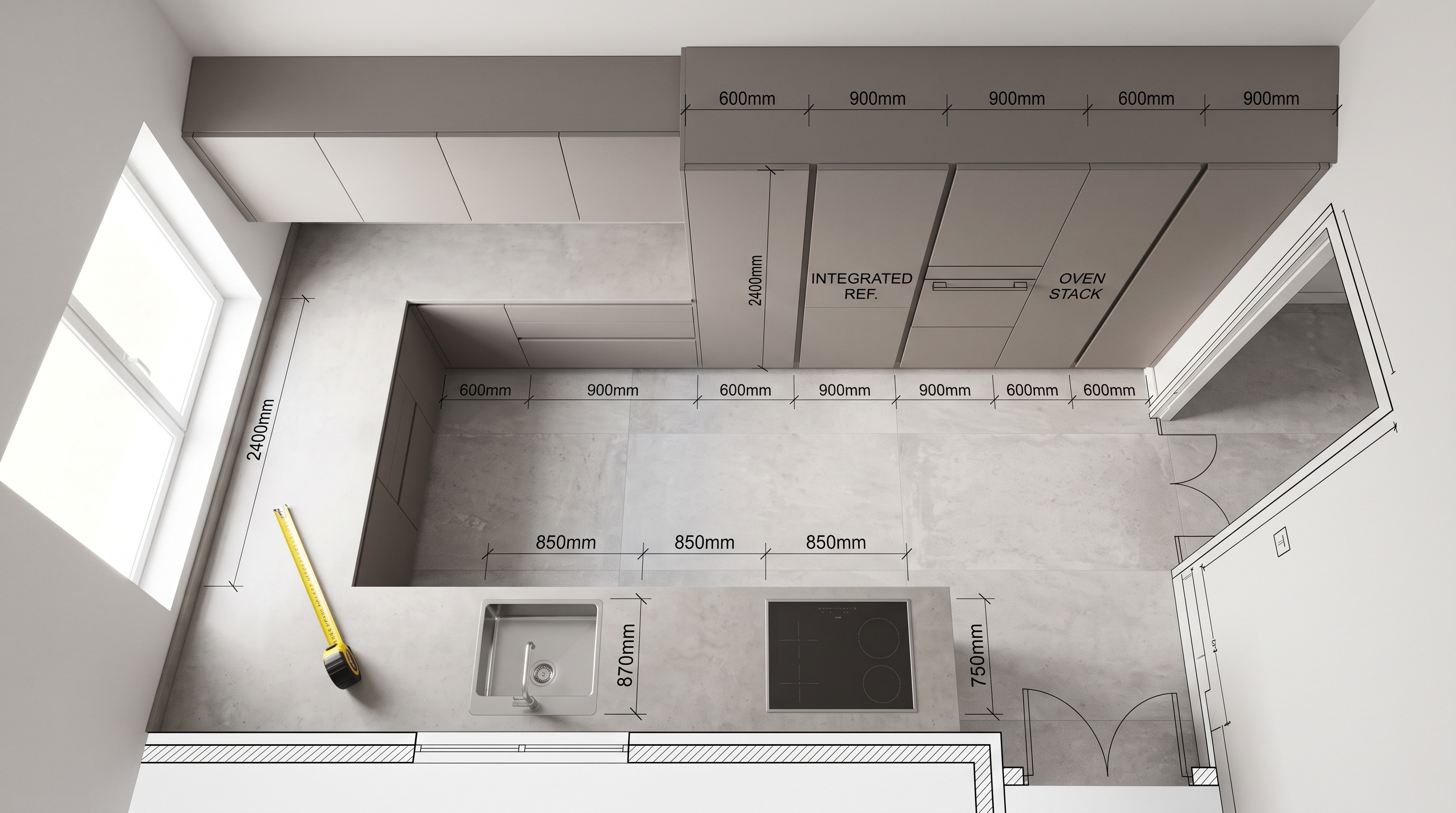

План расстановки - вид сверху на кухню

!План расстановки - вид сверху на кухню

На плане расстановки ты видишь кухню с высоты птичьего полёта. Здесь обязательно должны быть:

• Общие размеры помещения с привязкой к стенам
• Положение всех дверных и оконных проёмов с размерами
• Габариты каждого модуля гарнитура (ширина, глубина)
• Расположение всей встраиваемой техники - холодильника, плиты, посудомойки
• Расстояния между ключевыми точками: от мойки до плиты, от плиты до холодильника
• Выступы, ниши, трубы, вентканалы - всё, что влияет на расстановку

Мы всегда проверяем рабочий треугольник: расстояние между мойкой, плитой и холодильником не должно превышать 180 см по каждой стороне. Если на плане этого нет - попроси дополнить.

Важный момент: глубина нижних модулей обычно 60 см, верхних - 30-35 см. Если у тебя узкая кухня, эти цифры могут меняться, и это должно быть чётко указано.

Развёртки стен - что висит и где

!Развёртки стен - что висит и где

Развёртка - это вид спереди на конкретную стену. Для каждой стены, где стоит гарнитур, должна быть своя развёртка. На ней указываются:

• Высота нижних модулей (обычно 85-90 см с учётом столешницы)
• Высота верхних модулей и расстояние от столешницы (стандарт 60-65 см)
• Высота цоколя (обычно 10-15 см)
• Положение вытяжки над плитой (минимум 65 см для электрической, 75 см для газовой)
• Размеры фартука - от столешницы до низа верхних шкафов
• Встроенная техника с точными размерами ниш

Мы часто видим ошибку: на развёртке не указана высота потолка, и при монтаже выясняется, что верхние шкафы не влезают. Или забыли учесть газовую трубу, которая торчит на 5 см. Все эти детали должны быть на чертеже.

Ещё важно: если у тебя натяжной потолок или планируешь его делать, высоты нужно считать с учётом того, что он «съест» 5-10 см.

Хочешь увидеть, как это выглядит на практике?

Смотри наши работы на сайте кухни на заказ в Москве - там расчёт стоимости и реальные проекты с фото. Также мы в Telegram и ВКонтакте.

Спецификация модулей - список всего, что изготовят

!Спецификация модулей - список всего, что изготовят

Спецификация выглядит как таблица. В ней перечислены все модули гарнитура с точными данными:

• Артикул или номер модуля
• Название (например, «Шкаф нижний с двумя ящиками»)
• Размеры: ширина × глубина × высота
• Материал корпуса (обычно ЛДСП 16 мм)
• Материал фасада (МДФ, пластик, массив)
• Фурнитура: петли, направляющие, ручки
• Количество (если одинаковых модулей несколько)

По этой таблице ты можешь проверить, что в проекте учтены все твои пожелания. Хотел три выдвижных ящика под мойкой - смотришь в спецификацию и видишь, есть ли они. Просил доводчики на все дверцы - проверяешь строчку с фурнитурой.

Мы всегда прикладываем спецификацию к договору. Это защита и для тебя, и для нас: при монтаже не возникает вопросов, что именно должно было быть изготовлено.

Технический план коммуникаций

!Технический план коммуникаций

Этот чертёж нужен до начала ремонта. На техническом плане указываются:

• Положение всех розеток с высотами (для встройки, мелкой техники, вытяжки)
• Вывод холодной и горячей воды для мойки и посудомойки
• Канализационный слив
• Вывод для газовой плиты (если есть)
• Вентиляционный короб или отверстие для вытяжки
• Положение светильников на фартуке или под верхними шкафами

Мы делаем этот план с привязкой к стенам и полу - в сантиметрах от угла. Электрику не нужно гадать, на какой высоте делать розетку для духовки: на чертеже написано «15 см от пола, 25 см от левого края стены».

Частая ошибка: розетки для встройки планируют за самим прибором. Правильно - рядом, в соседнем модуле, чтобы можно было отключить технику, не вытаскивая её.

3D-визуализация - нужна ли она

!3D-визуализация - нужна ли она

3D-картинка - это красиво и наглядно. Ты видишь цвет фасадов, текстуры, как сочетается гарнитур с твоими обоями. Но для производства и монтажа она бесполезна.

Мы делаем визуализацию в дополнение к чертежам, когда клиент выбирает между несколькими вариантами дизайна. Можно посмотреть, как будет смотреться тёмный низ и светлый верх или наоборот.

Но главные документы - это план, развёртки и спецификация. Именно по ним изготавливают мебель. 3D-модель может не учитывать реальные размеры плинтусов, толщину фартука или выступ подоконника. Поэтому не стоит подписывать договор, если у тебя на руках только красивая картинка.

Размеры рабочих зон - что проверить

!Размеры рабочих зон - что проверить

Рабочая зона - это столешница, где ты режешь, раскладываешь продукты, ставишь горячие кастрюли. Если эти участки слишком узкие, готовить будет мучением.

Вот что мы проверяем в каждом проекте:

• От мойки до стены или края - минимум 40 см, чтобы было куда положить вымытые овощи
• От плиты до стены - минимум 15 см, лучше 20 см, чтобы не пачкать стену брызгами
• Между мойкой и плитой - минимум 40 см, оптимально 60-80 см для разделочной зоны
• От варочной до холодильника - минимум 15 см, чтобы жар не влиял на технику

Если в твоём проекте эти расстояния меньше, спроси, почему. Возможно, кухня маленькая и приходится идти на компромисс. Но ты должен понимать это заранее, а не после установки.

Что ещё должно быть в проекте

!Что ещё должно быть в проекте

Полный проект включает не только чертежи, но и описательную часть:

• Материал фасадов с указанием производителя и артикула цвета (например, «ЛДСП Egger H1145 ST10»)
• Материал и толщина столешницы (ЛДСП 38 мм, искусственный камень 12 мм)
• Тип кромки на столешнице (прямая, скруглённая, с капельником)
• Фурнитура: производитель петель, направляющих, доводчиков (Blum, Hettich, GTV)
• Тип цоколя и способ крепления
• Система открывания верхних шкафов (обычные петли, подъёмники, авантос)

Все эти данные влияют на цену и качество. Петли Blum служат дольше, чем безымянные китайские. Столешница из искусственного камня дороже ЛДСП, но практичнее.

Мы прописываем это в договоре, чтобы не было подмены материалов. Ты заказал один цвет фасада, а привезли другой - есть документ, по которому можно требовать исправления.

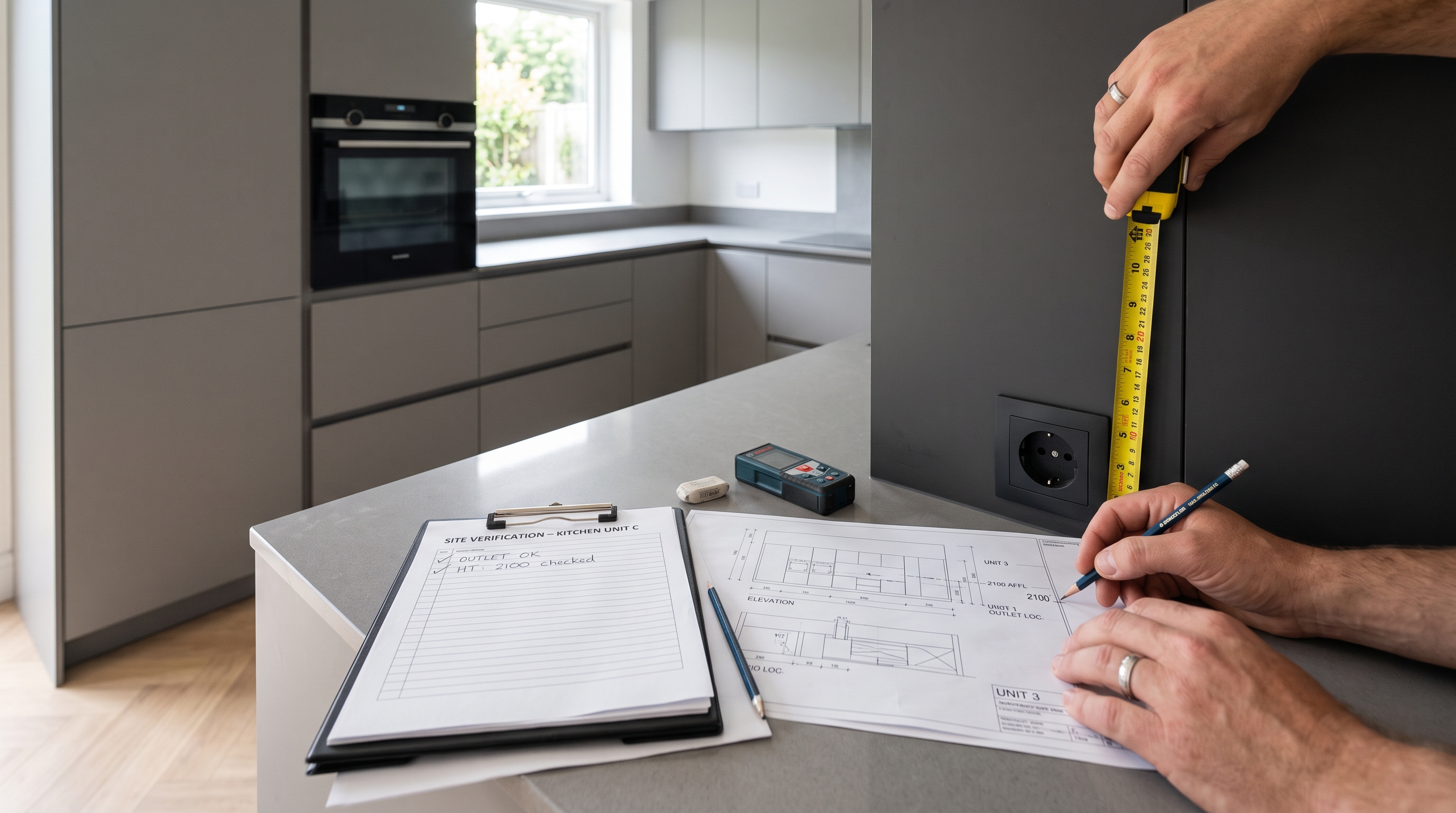

Как проверить проект перед подписанием договора

!Как проверить проект перед подписанием договора

Вот чек-лист того, что нужно проверить:

1. Размеры помещения совпадают с реальными (возьми рулетку и перемерь)
2. На плане отмечены все розетки, выключатели, трубы, вентканалы
3. Учтены дверные и оконные проёмы с правильной стороной открывания
4. Высота верхних шкафов позволяет тебе дотянуться до верхней полки
5. Встроенная техника соответствует размерам ниш (возьми инструкцию к своей посудомойке и сверь)
6. В спецификации есть все модули, которые ты хотел
7. Указаны материалы, цвета и фурнитура
8. Есть технический план для электрика

Если что-то непонятно - спрашивай. Мы объясняем каждую строчку проекта, потому что понимаем: для большинства людей это первая кухня на заказ. Лучше потратить час на разбор чертежей, чем потом переделывать мебель.

У нас в студии проект входит в стоимость при заказе гарнитура, и мы даём гарантию до 5 лет. Это работает только когда проект сделан правильно с самого начала.
